マグネマティックカプラー取り付け穴の位置決め治具(鉄コレ専用)

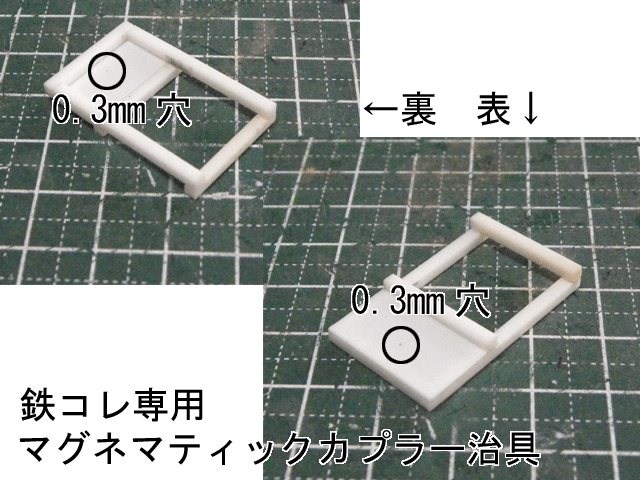

大量の鉄コレの床板にマグネマティックカプラー取り付け用の穴を開ける位置決めが大変なのとどの床板にも同じ位置に取りつけたくて専用の治具を制作しました。



まずは、

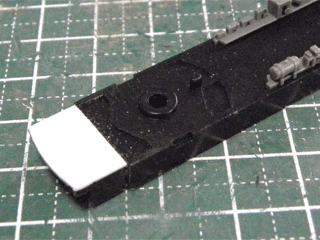

・鉄コレの床板に0.5mmプラ板を貼り付けます。

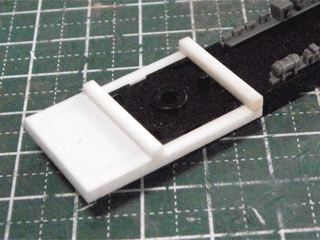

・床板に治具をかぶせます。

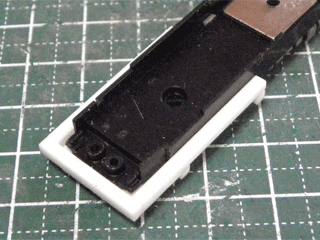

 裏からみるとこんな感じです。(先端を治具の内側に合わせる。)

・穴の位置にピンバイスで穴(0.3mm)を開けます。最終的には1.0mmの穴にします。
 (0.3mm(治具の穴サイズ)⇒0.6mm⇒1.0mmの順が開けやすい)

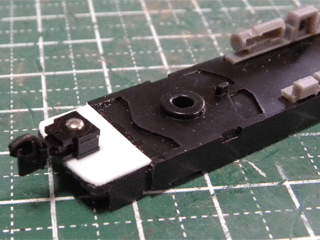

・マグネマティックカプラー取り付け


これで大量の床板へのマグネマティックカプラー取り付けが楽になりました。しかもどれも同じ位置に取り付けが出来ます。
